Motherboard , mungkin untuk sebagian orang yang belajar tentang komputer pasti sudah tahu dan hafal bagian-bagiannya serta fungsinya. namun untuk membantu yang masih baru belajar berikut penjelasan singkat tentang pengertian motherboard serta fungsi dan bagian-bagian penting pada motherboard.
.jpg&container=blogger&gadget=a&rewriteMime=image%2F*)
Motherboard pertama kali dibuat pada tahun 1977, oleh Apple untuk Apple II-nya. Berbeda dengan sekarang dulu komponen-komponen komputer seperti CPU dan memori ditempatkan di satu kartu tersendiri, dan dihubungkan dengan kabel-kabel.
Karena tampilan yang tidak tertata dan sulit untuk menghubungkan satu komponen PC dengan komponen lainnya, para pengembang produk komputer membuat satu tempat khusus untuk menampung berbagai periferal komputer. Terciptalah suatu papan lebar yang berisi beragam slot sebagai tempat menghubungkan komponen-komponen PC, yang kemudian dinamai motherboard.
Pengertian dari motherboard sendiri yaitu papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasa disingkat dengan kata mobo. Pengertian lain dari motherboard atau dengan kata lain mainboard adalah papan utama berupa pcb yang memiliki chip bios (program penggerak), jalur-jalur dan konektor sebagai penghubung akses masing-masing perangkat.
Dalam sistem komputer, peripheral-peripheral akan saling terkoneksi di dalam motherboard dan dapat meneruskan instruksi melalui jalur-jalur pada board. Seluruh peripheral yang terkoneksi akan menjadi sebuah sistem komputer yang utuh. Sementara fungsi motherboard pada umumnya adalah menghubungkan seluruh komponen penyusun sebuah komputer. Motherboard bisa dikatakan sebagai tulang punggung (backbone) dari sistem komputer, semua komponen komputer pasti terhubung dengan motherboard, baik langsung maupun tidak langsung.
Sumber : http://www.it-jurnal.com/2014/07/pengertian-dan-fungsi-nagian-bagian-motherboard.html
Motherboard pertama kali dibuat pada tahun 1977, oleh Apple untuk Apple II-nya. Berbeda dengan sekarang dulu komponen-komponen komputer seperti CPU dan memori ditempatkan di satu kartu tersendiri, dan dihubungkan dengan kabel-kabel.
Karena tampilan yang tidak tertata dan sulit untuk menghubungkan satu komponen PC dengan komponen lainnya, para pengembang produk komputer membuat satu tempat khusus untuk menampung berbagai periferal komputer. Terciptalah suatu papan lebar yang berisi beragam slot sebagai tempat menghubungkan komponen-komponen PC, yang kemudian dinamai motherboard.
Pengertian dari motherboard sendiri yaitu papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasa disingkat dengan kata mobo. Pengertian lain dari motherboard atau dengan kata lain mainboard adalah papan utama berupa pcb yang memiliki chip bios (program penggerak), jalur-jalur dan konektor sebagai penghubung akses masing-masing perangkat.
Dalam sistem komputer, peripheral-peripheral akan saling terkoneksi di dalam motherboard dan dapat meneruskan instruksi melalui jalur-jalur pada board. Seluruh peripheral yang terkoneksi akan menjadi sebuah sistem komputer yang utuh. Sementara fungsi motherboard pada umumnya adalah menghubungkan seluruh komponen penyusun sebuah komputer. Motherboard bisa dikatakan sebagai tulang punggung (backbone) dari sistem komputer, semua komponen komputer pasti terhubung dengan motherboard, baik langsung maupun tidak langsung.
Komponen – komponen motherboard :
- Soket CPU atau Processor Socket, digunakan untuk menginstal atau menyisipkan prosesor . Ada dua jenis soket yang kita kenal, yaitu soket LIF soket dan soket ZIF. LIF singkatan dari Low Insertion Force, yaitu soket model lama, dan ZIF adalah singkatan dari Zero Insertion Force, adalah soket prosesor model baru.
Gambar 2.1. Soket CPU
- North Bridge letaknya selalu dekat dengan soket prosesor, yaitu merupakan salah satu komponen penting dari motherboard. North Bridge adalah titik fokus dari motherboard, dan disebut juga dengan memory controller hub. North bridge terhubung dengan socket Processor, slot RAM serta slot AGP.
Gambar 2.2. North bridge
- South Bridge dan North Bridge adalah dua kutub utama motherboard. South Bridge terhubung dengan antarmuka IDE primer dan sekunder, konektor SATA, konektor Floppy Drive, slot PCI dan BIOS.
Gambar 2.3 South bridge
- Slot RAM adalah komponen pada motherboard yang digunakan untuk menyisipkan RAM.
Gambar 2.4 Slot RAM
- Slot AGP digunakan untuk memasukkan AGP Card. AGP atau singkatan dari Accelerated Graphics Port, adalah slot untuk kartu grafis yang ditujukan untuk game 3D. Letaknya selalu di samping slot PCI.
Gambar 2.5 Slot AGP
- Slot PCI digunakan untuk menyisipkan Add-on Card, seperti kartu LAN , Kartu Sound , dan kartu TV tuner .PCI adalah singkatan dari Peripheral Component Interconnect.
Gambar 2.6 Slot PCI
- Complimentary Metal Oxide Semicondutor (CMOS) adalah sebuah baterai yang memasok power pada sebuah memori kecil pada motherboard yang berfungsi untuk menyimpan settingan konfigurasi komputer, waktu, dll. CMOS menjaga agar kita tidak perlu mengkonfigurasi hal-hal tersebut setiap kali kita menyalakan komputer
Gambar 2.7 Baterai CMOS
- Primary and Secondary IDE Interfaces juga disebut dengan konektor IDE atau konektor PATA. IDE adalah kependekan dari Integrated Device Electronics, yang mendukung untuk perangkat IDE, seperti Hard disk dan CD dan DVD drive .
Gambar 2.8 Promary and Secondary IDE
- Konektor SATA juga disebut sebagai konektor Serial ATA. SATA kependekan dari Serial Advanced Technology Attachment, yang berguna untuk menghubungkan perangkat serial ATA.
Gambar 2.9 konektor SATA
- BIOS adalah singkatan dari Basic Input Output System, yang juga merupakan salah satu bagian chip penting dari motherboard, untuk melakukan POST ( Power On Self Test ) .
Gambar 2.10 BIOS

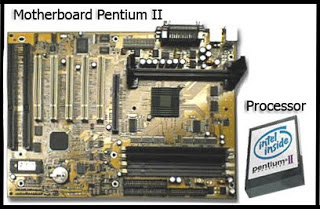

Nih gan untuk gambar gambar Motherboard dari pentium 1 - 4 :
Nih gan untuk gambar gambar Motherboard dari pentium 1 - 4 :
